24小時全國服務熱線15315830688
糙面HDPE防滲膜
產品名稱： | 蓄水池防滲膜 | 品牌： | 山東鴻躍 |
材質： | 高密度聚乙烯 | 顏色： | 黑色 |
規格型號： | 0.3mm~1.0mm | ||
尺寸： | 1m~6m（其他尺寸可定做） | ||
產品介紹：
蓄水池專用防滲膜原材料均選聚乙烯原生樹脂，主要成分為97．5％的高密度聚乙烯，約2．5％的碳黑、抗老化劑、抗氧劑、紫外線吸收劑、穩定劑等輔料，是由高分子聚乙烯通過流延工藝制成的具有很強耐久性的防滲防水材料。其主要功能是防止液體的滲漏、氣體的揮發和抵抗植物根莖的穿刺。蓄水池防滲膜的特點是化學性能穩定、抗老化、抗紫外線、極好的抗撕裂和抗穿刺能力，脆性低、熱變形小，具有良好的化學穩定性，耐高低溫、耐瀝青油及焦油，耐酸、堿、鹽等化學溶液，
的防水防滲效果，施工周期短、成本低及抗化學腐蝕等特點。
性能特點：

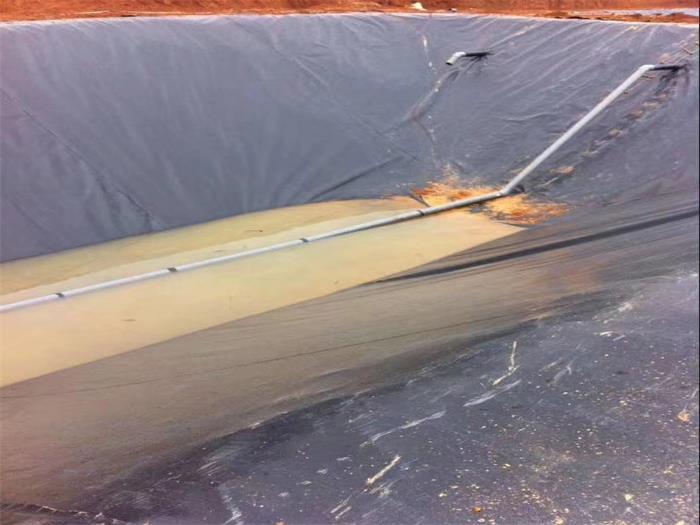

蓄水池防滲膜具有普通防滲膜無法比擬的防水效果和安全性能，蓄水池防滲膜使用壽命長、抵抗紫外線強和抗穿刺性高等特點，蓄水池防滲膜被廣泛應用于魚塘防水、蝦池防水、甲魚養殖大棚保溫防水、黃鱔養殖水池防水防滲、泥鰍養殖池塘防水防滲、對蝦養殖蝦塘防滲防水和垂釣魚池防水工程等等。
施工工藝：
一、施工場地質量符合設計要求：
基面應干燥、壓實、平整、無開裂、無明顯尖突、凹凸不平。其平整度應在容許的范圍內平緩變化，坡度均勻，坡厚一致。
二、具體的一些要求:
A、與鋪設無關人員不得進入施工現場。
B、模塊鋪設使用的方法和設備，必須不損壞防滲膜或其下土工布和基底。
C、施工人員在施工現場施工時必須穿不損壞土工材料鞋子。
D、必須足夠的壓載物或錨固物以防止防滲膜被風吹起。
E、防滲膜片材鋪設平順、貼實、盡量減少褶皺：鋪設后及時壓載或錨固。
F、合理的選擇鋪設方向，盡可能減少接縫受力。
G、合理布局每片材料的位置，力求接縫最少。
H、在鋪設過程中防止任何因素破壞土工材料，鋪設工具不得對土工材料產生損害。
I、在坡腳1.5m范圍內及坡度大于10%的坡面上不得有橫向接縫。
技術指標：
《GB/T 17643-2011 GH-1型技術指標》
項目 | 指標 | ||||||||
厚度(mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
密度（≥g/cm3） | 0.940 | ||||||||
拉伸屈服強度（縱橫向）（≥N/mm） | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 |
拉伸斷裂強度（縱橫向）（≥N/mm） | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 |
屈服伸長率（%） | —— | —— | —— | 11 | |||||
斷裂伸長率（縱橫向）（≥%） | 600 | ||||||||
直角撕裂負荷（縱橫向）（≥N） | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 |
抗穿刺強度（≥N） | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 |
炭黑含量（%） | 2.0-3.0 | ||||||||
碳黑分散性（F） | 10個數據中3級不多于1個，4級、5級不允許 | ||||||||
常壓氧化誘導時間（OIT）（≥min） | 60 | ||||||||
低溫沖擊脆化性能 | 通過 | ||||||||
水蒸氣滲透系數（g.cm/cm2.s.Pa） | ≤1.0×10-13 | ||||||||
尺寸穩定性（%） | ±2.0 | ||||||||
《GB/T 17643-2011 GH-2S型技術指標》
項目 | 指標 | ||||||
厚度(mm) | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
密度（≥g/cm3） | 0.940 | ||||||
拉伸屈服強度（縱橫向）（≥N/mm） | 11 | 15 | 18 | 22 | 29 | 37 | 44 |
拉伸斷裂強度（縱橫向）（≥N/mm） | 20 | 27 | 33 | 40 | 53 | 67 | 80 |
屈服伸長率（%） | 12 | ||||||
斷裂伸長率（縱橫向）（≥%） | 700 | ||||||
直角撕裂負荷（縱橫向）（≥N） | 93 | 125 | 160 | 190 | 250 | 315 | 375 |
抗穿刺強度（≥N） | 240 | 320 | 400 | 480 | 640 | 800 | 960 |
炭黑含量（%） | 2.0-3.0 | ||||||
碳黑分散性（F） | 10個數據中3級不多于1個，4級、5級不允許 | ||||||
常壓氧化誘導時間（OIT）（min） | 常壓氧化誘導時間≥100 | ||||||
高壓氧化誘導時間≥400 | |||||||
85℃熱老化（90dg后常壓OIT保留率）（≥%） | 55 | ||||||
抗紫外線（紫外線照射1600h后常壓OIT保留率）（≥%） | 50 | ||||||
厚度極限偏差（%） | -10 | ||||||
《CJ/T 234-2006 技術指標》
項目 | 指標 | ||||||
厚度(mm) | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
密度（≥g/cm3） | 0.939 | ||||||
拉伸屈服強度（縱橫向）（≥N/mm） | 11 | 15 | 18 | 22 | 29 | 37 | 44 |
拉伸斷裂強度（縱橫向）（≥N/mm） | 20 | 27 | 33 | 40 | 53 | 67 | 80 |
屈服伸長率（%） | 12 | ||||||
斷裂伸長率（縱橫向）（≥%） | 700 | ||||||
直角撕裂負荷（縱橫向）（≥N） | 93 | 125 | 156 | 187 | 249 | 311 | 374 |
抗穿刺強度（≥N） | 240 | 320 | 400 | 480 | 640 | 800 | 960 |
耐環境應力開裂（h） | 300 | ||||||
炭黑含量（%） | 2.0-3.0 | ||||||
碳黑分散性（F） | 10個數據中3級不多于1個，4級、5級不允許 | ||||||
常壓氧化誘導時間（OIT）（min） | 常壓氧化誘導時間≥100 | ||||||
高壓氧化誘導時間≥400 | |||||||
85℃熱老化（90dg后常壓OIT保留率）（≥%） | 55 | ||||||
抗紫外線（紫外線照射1600h后常壓OIT保留率）（≥%） | 50 | ||||||
水蒸氣滲透系數（g.cm/cm2.s.Pa） | ≤1.0×10-13 | ||||||
24h服務熱線：0534-2138688 / 15315830688
地址：山東省德州市陵城開發區扶豐街北首
公安局備案號：37140302000307號
